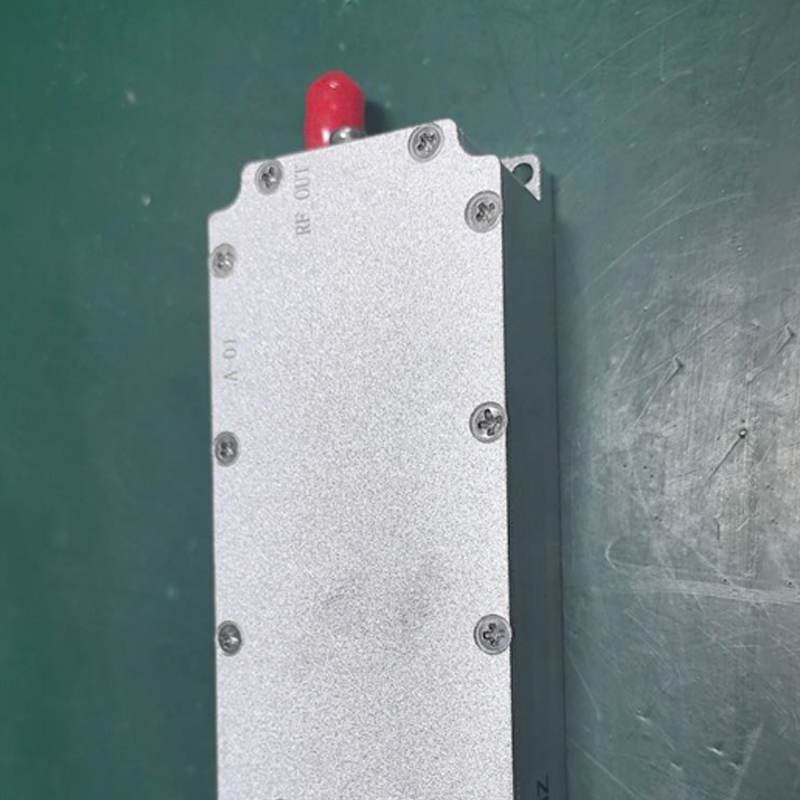

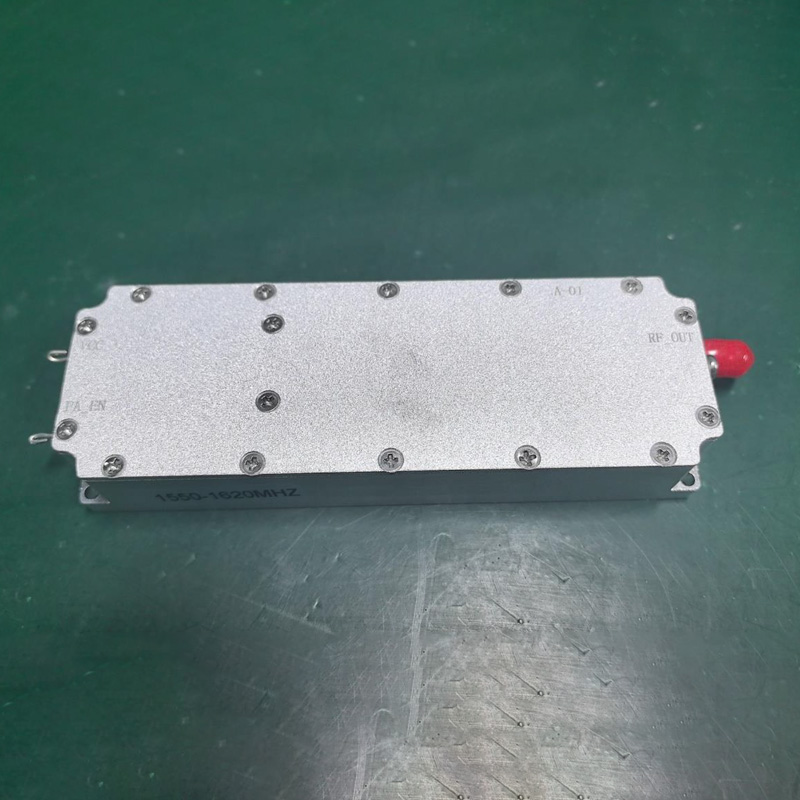

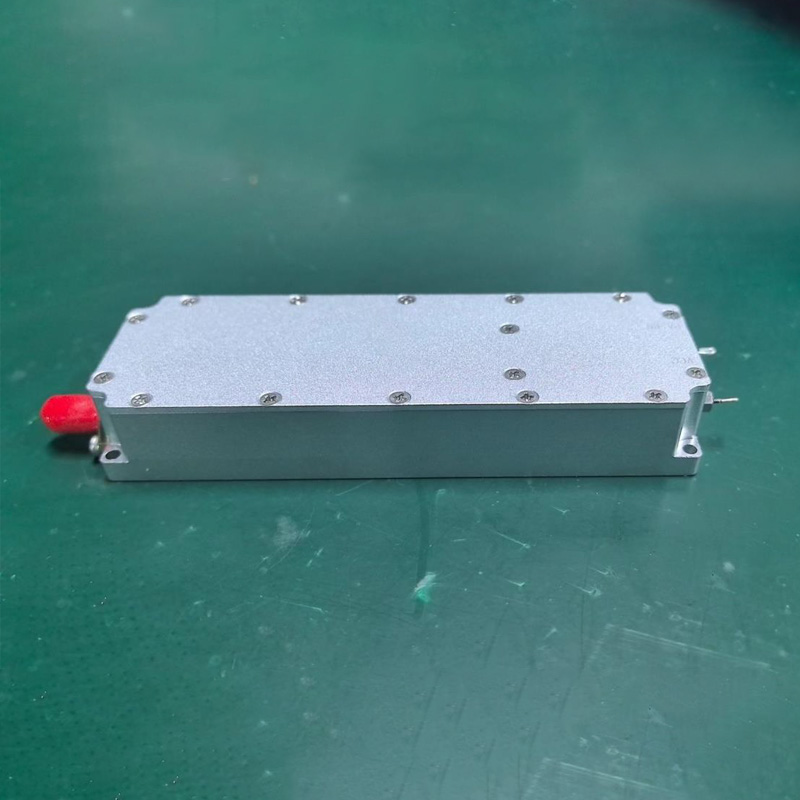

Module amplificateur de puissance RF multibande compact à haute efficacité

Module amplificateur de puissance RF multibande compact à haute efficacité

Il s'agit d'un module 50 W à bande étroite de 400 à 2700 MHz. Sa fréquence de fonctionnement principale couvre plusieurs bandes de fréquences importantes, notamment 840-930 MHz, 1400-1480 MHz, 1560-1620 MHz et 2400-2500 MHz. À une tension de fonctionnement de 28 V, il peut fournir une puissance de sortie maximale de 50 W (47,2 dBm), avec un rendement ≥ 50 %. Le module présente un bon rapport d'ondes stationnaires (≤ 1,30) et une grande stabilité en température (-40 °C à +55 °C). Compact (37,27 x 111,71 x 19,5 mm, sans tête SMA), il utilise une interface SMA femelle et une alimentation par condensateur traversant. Il est adapté aux applications à espace restreint et exigeant un rendement élevé et une puissance de sortie stable.

Paramètres techniques

Paramètres techniques du F-M01

Gamme de fréquences

840~930 MHz

Source de fréquence de balayage à haute efficacité

1400~1480MHz

1560~1620MHz

2400~2500MHz

Tension de fonctionnement

28V

Puissance de sortie maximale

47,2 dBm

≤3,5A

Efficacité du travail

≥ 50 %

Rapport d'ondes stationnaires du port de sortie

≤1,30

Essais à haute et basse température

-40℃~55℃

Température de l'environnement de travail

1,0 dB

stabilité de l'alimentation

Exigences en matière d'alimentation électrique

≥ 3,7 A

Puissance de sortie à onde continue 50 W

Interface d'alimentation

Condensateur traversant

Connecteur d'entrée/sortie RF

SMA

Taille

37,27*111,71*19,5 mm

Hors tête SMA

Trou de montage

32,85*107,29

Vis en acier M3 * 10

Les paramètres ci-dessus sont donnés à titre indicatif uniquement. Les paramètres détaillés du produit sont sujets à livraison.
