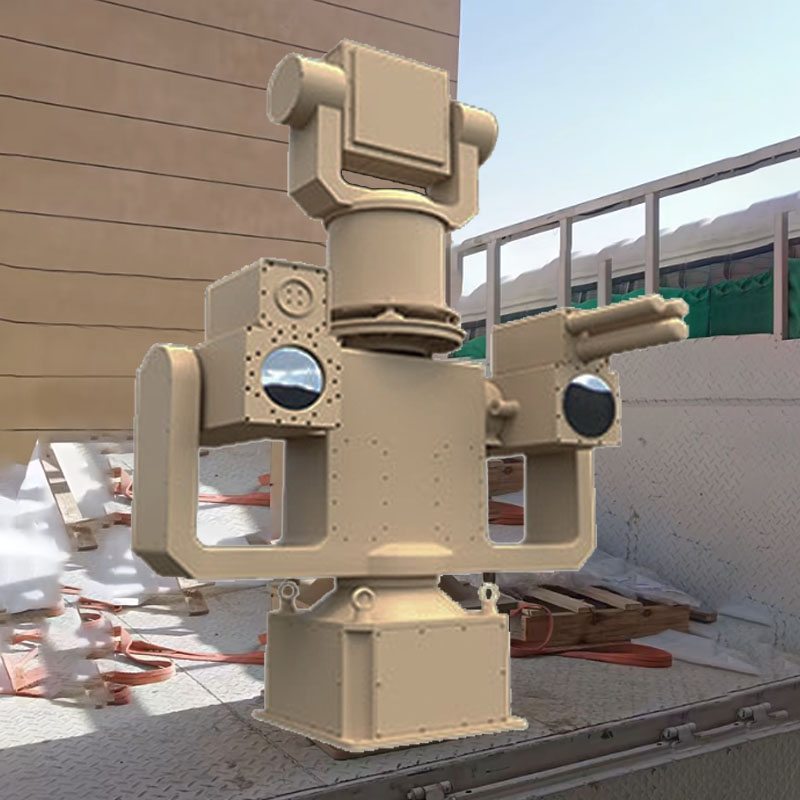

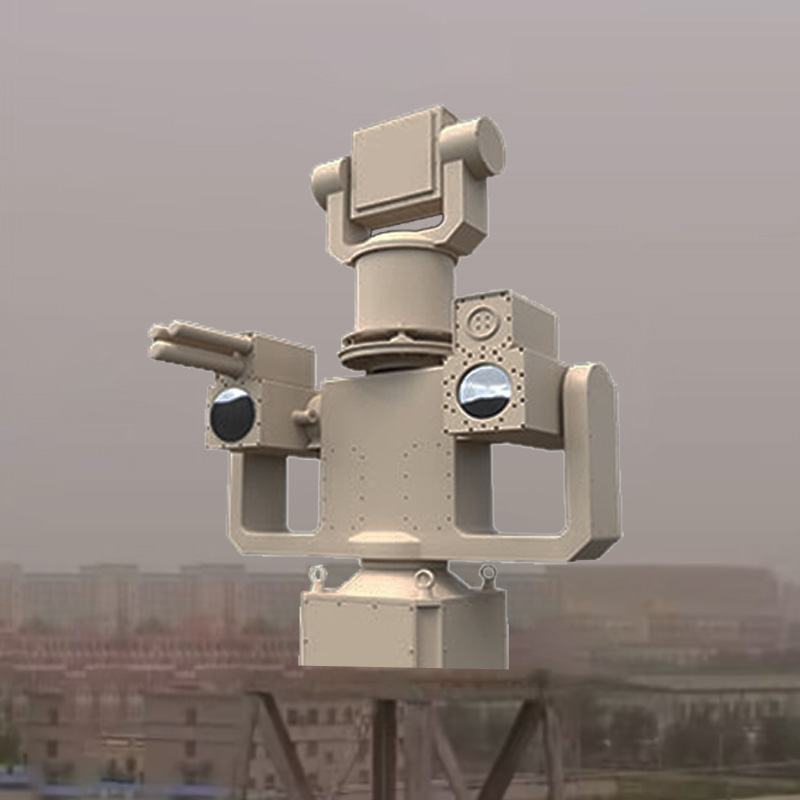

Le système collaboratif multidimensionnel et multi-bande de surveillance des petites cibles, d'alerte précoce et de dommages peut être installé de manière flexible sur des plates-formes mobiles telles que des véhicules sans pilote, des camionnettes, des véhicules blindés ou des points de surveillance fixes tels que des avant-postes et des postes frontaliers, pour l'alerte précoce, l'interférence et la frappe des essaims de drones entrants, résolvant les problèmes de protection des points de contrôle aux frontières, des installations aéroportuaires importantes, etc.
Le système se compose d'une section de surveillance, d'une section de suivi et d'identification, d'une section de destruction et de frappe et d'une plate-forme de centre de contrôle ; La partie de surveillance est composée d'un radar et est responsable de tâches telles que la détection de cible et la génération de trajectoire de cible ; La plaque tournante photoélectrique est composée de lumière visible, d'infrarouge à ondes longues, d'une plaque tournante, etc. Principalement responsable de la capture, du verrouillage, du suivi et de l'identification des cibles ; Détruire les cibles dangereuses en dehors de la zone contrôlée ; La plate-forme du centre de contrôle comprend des modules fonctionnels tels que la gestion du système, la plaque tournante optique électronique, le radar, les données des véhicules aériens sans pilote, l'équipement d'interception et la situation de la zone de gestion.
Ⅱ Paramètres de performance

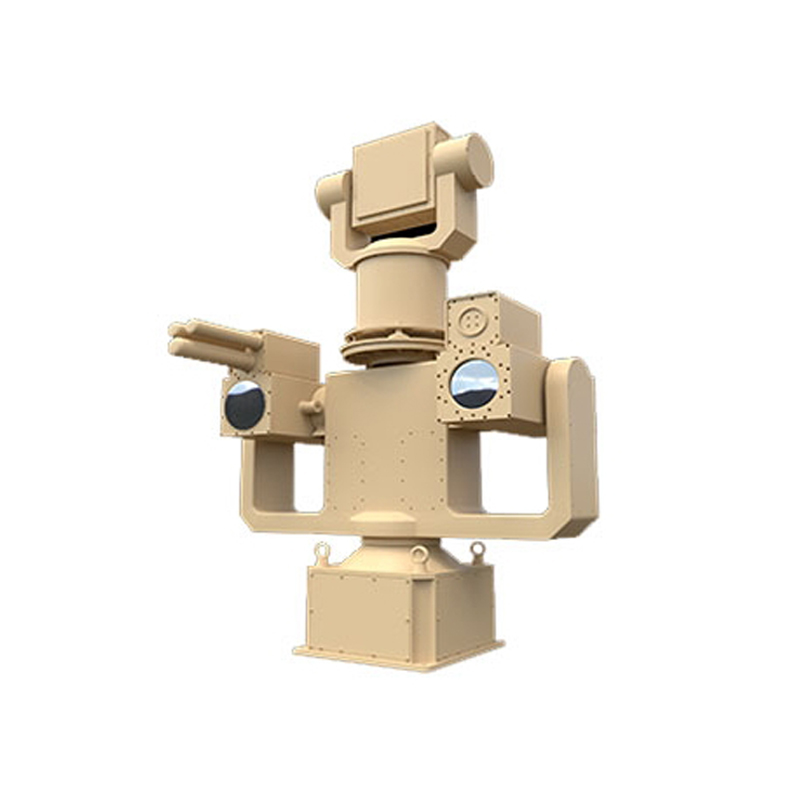

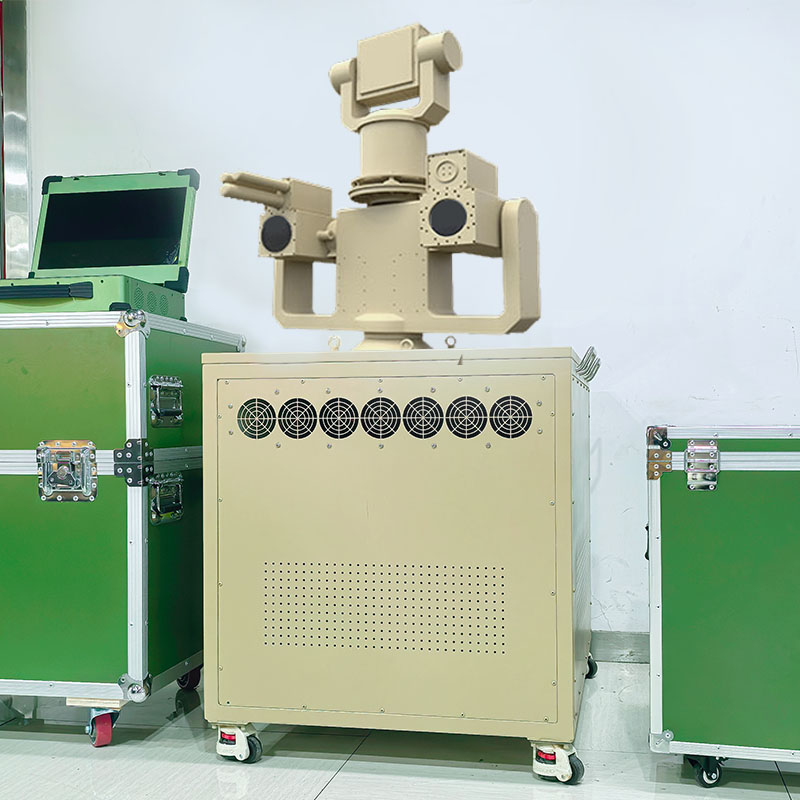

Le système se compose de trois éléments : un radar, une platine optique électronique et un laser de frappe. Ses indicateurs de performance sont les suivants :
Indice global | Fonctionnement rayon de distance | Rayon de 5 m à 6 km |
Méthodes de travail | Manuel/Automatique en option | |
Taille de la cible | 10cm*10cm | |
Horaires de travail | 24h/24 et 7j/7 | |
Vitesse cible | 50MS | |
Hauteur | 1,9 M | |
Altitude de vol | 1000 m | |
Poids | 150 kg | |
Radar | Bande de fréquence de travail | Bande C/Bande K/Bande X |
Puissance de transmission | 80 W/3 W | |
Fréquence centrale | 5.8GHz~6GHz/24 GHz~24,5 GHz | |
Bande passante du signal | 10m | |
Fréquence de répétition | 16 kHz | |
Taux d'échantillonnage | 20 MHz | |
Gain d'antenne | 28,5 dB/10 dB | |
Vitesse de rotation de l'antenne | 120°/s | |
Distance de fonctionnement | Minimum ≥ 240 m/10 m, maximum ≤ 3 km/1 km | |
Plateau tournant photoélectrique | Plage d'azimut | n×360° |
Précision stable | ≤30u rad | |
Plage d'angle d'élévation | -45°~ +225° | |
Précision de positionnement | 2 miles/h | |
Vitesse azimutale maximale | ≥ 45°/S | |
Balayage des ventilateurs | Angle horizontal, angle d'inclinaison et vitesse réglables | |
Vitesse de tangage maximale | ≥ 30°/S | |
Numérisation des couches | Les angles horizontaux et d'inclinaison de départ et d'arrivée, ainsi que la vitesse, peuvent être ajustés | |
Vitesse de rotation minimale | ≤ 0,1°/S | |
Échange de données | Interaction en temps réel des angles horizontaux et d'inclinaison bidirectionnels, ainsi que de la distance focale et des valeurs de mise au point de l'objectif | |
Système d'imagerie en lumière visible | Taille de l'image : 1/2 pouce | |
Ouverture : F1.5-360 | ||
Port de connexion : C | ||
Angle de champ de vision : 35° -1,5° | ||
Distance de l'objet le plus proche : 2,9 m | ||
Appareil photo : 1/2 pouce | ||
Pixels d'image effectifs : 1920 * 1080 | ||
Taille de l'image Illumination : < 0,02 LUX; <0,003 LUX (mode noir et blanc) | ||
Rapport signal/bruit : > 50 dB | ||
Consommation électrique : 5 W | ||
Système d'imagerie thermique | Type de détecteur : Micro infrarouge non refroidi calorimètre | |
Résolution : 640 * 512 | ||
Espacement des pixels : 25 µm | ||
Sensibilité : ≤ 80 mk à f/1,0 300 K | ||
Fréquence d'images : 50 Hz | ||
Bande de réponse : 8-14 µm | ||
Objectif d'imagerie thermique ; Méthode de mise au point : manuelle/électrique | ||
Distance de mise au point : ∞~10 m | ||
Ouverture : 1,0 | ||
Distorsion : 0,2 % | ||
Méthode d'interface : M46X0,75 | ||
Distance arrière : 18 mm | ||
Laser | Longueur d'onde | 1064(532)nm |
Pouvoir | 2000W | |
Distance d'éclairage | 2 km | |
Distance des dégâts | 50-450 m | |
Distance aveugle | 1,2 km | |
L'heure de la destruction | ≤2S | |
Méthode de refroidissement | Refroidissement par eau | |
Température de fonctionnement | -40--+60℃ |
III.I Surveillance (surveillance radar + photoélectrique)
III.II Détection (détection d'algorithme, petite cible, détection de cible infrarouge, détermination de la cible)
III.III Découverte (recherche de cibles dans le champ de vision)
III.IV Capture (Sélectionnez la case et la cible)
III.V Verrouiller (Cochez la case pour verrouiller la cible)
III.VI Suivi (la cible s'exécute toujours dans la case sélectionnée)
III.VII Avertissement d'alarme (alarme de verrouillage de cible par le centre de surveillance)
III.VIII Éclairage laser (Lorsque la distance de la cible est de 1 200 mètres, allumez l’éclairage laser pour améliorer la luminosité de la cible et rendre les graphiques vidéo clairs)
III.IX Laser Drive Away (Lorsque la cible est à 1000 mètres, un laser stroboscopique est émis pour éloigner la cible.)
III.X. Aveuglement laser (Lorsque la cible est à une distance de 800 mètres, le laser est utilisé pour irradier la caméra de la cible ou tout autre équipement d'acquisition d'images, rendant l'appareil aveugle et incapable de capturer des images vidéo)
III.XI Dommages laser (Lorsque la cible s'approche de 200 mètres, actionnez manuellement et activez un laser puissant pour endommager la cible.)
III.XII. Stockage et lecture
Il peut surveiller et avertir des dommages causés à diverses cibles aériennes telles que les drones, les petits avions à basse vitesse, les missiles de croisière, les avions légers, les modèles aérospatiaux, les avions légers et ultra-légers (y compris les hélicoptères légers et ultra-légers)/planeurs, ailes delta motorisées, montgolfières, dirigeables, planeurs motorisés, drones, ballons libres sans pilote, ballons captifs, grands cerfs-volants, etc. (24 heures sur 24) (il peut également être appliqué à des activités telles que le dégivrage, l'élimination à haute altitude d'objets étrangers, la répulsion des oiseaux, l'abattage d'arbres, etc.)
Les drones à basse altitude représentent une menace importante pour la gestion de la base. Ces drones gagnent en maturité, mais leurs équipements de défense ne sont pas encore suffisamment développés. Par conséquent, la base doit impérativement lutter contre les attaques de drones, notamment en matière de détection et de frappe en essaim, dans des conditions de conflit intense.

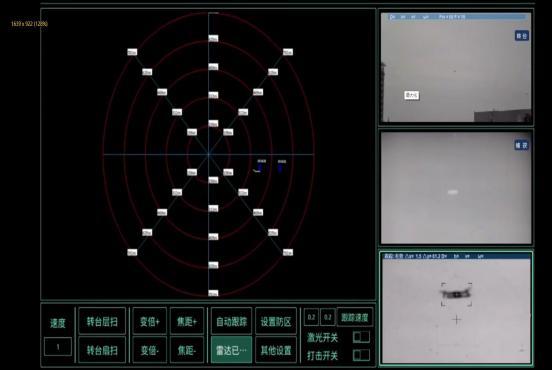

Plateforme du centre de contrôle

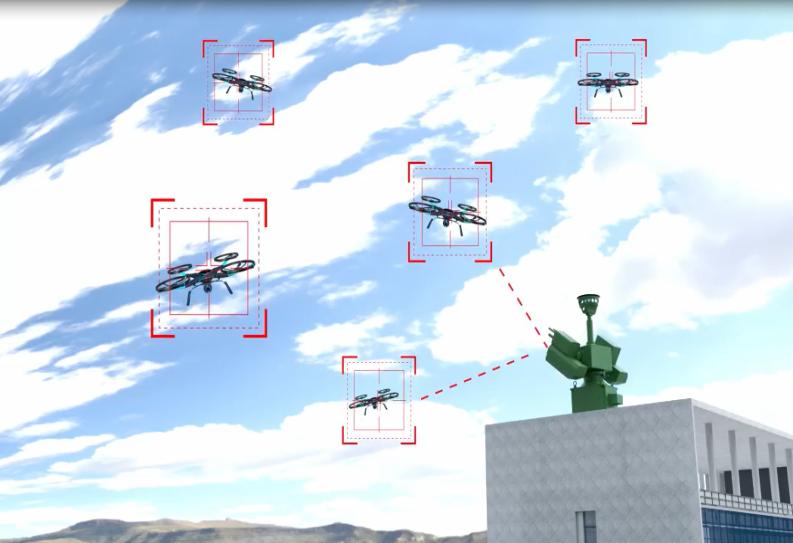

Schéma de protection à basse altitude dans la gestion de base
